職人の感性で
最高の鋳物を。
最高の鋳物を。
私たちは形状が複雑で難易度の高い製品作りを得意としています。
最新鋭の設備はもちろん、創業以来蓄積されてきた独創的な技術、
職人的な感性で最高級品質の鋳物をお届けします。
金型設計
複雑な形状でも十分な寸法精度や強度を実現
形状や素材の特性を十分吟味した上で、最新のCAD/CAM技術を駆使して金型を製作し、十分な寸法精度や強度を実現します。複雑な形状や薄肉化による部品の軽量化にも取り組みます。

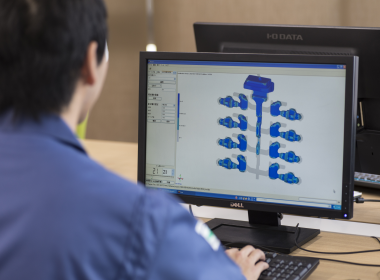

CAD/CAMを駆使した金型設計。
凝固シュミレーションを駆使した、金型製作段階での問題点検証。
鋳 造
難易度の高い製品を多品種変量生産
ダクタイル鋳鉄を中心に13種類の材質に対応することができますので、用途に最適の素材をセレクトできます。数百個から数万個単位まで必要に応じてフレキシブルに生産可能です。
生産ライン（DISA）
西工場
DISA230Ｂラインでの世界最速造形ライン工場。2007年に完成。
DISA230Ｂラインでの世界最速造形ライン工場。2007年に完成。
3Kから脱却によるものづくり
自動化の成功にて、材料投入・熔湯運搬等が全て無人化自動運転。
自動化の成功にて、材料投入・熔湯運搬等が全て無人化自動運転。
無枠造型機での扇形注湯機
約70ｍの冷却ライン確保にて最速ラインの特性を十分発揮致。
約70ｍの冷却ライン確保にて最速ラインの特性を十分発揮致。
生産ライン（APS）
有枠水平割型造型機
上枠、下枠同時スクイズによって幅広い製品構成を可能に。
上枠、下枠同時スクイズによって幅広い製品構成を可能に。
MEKA自動注湯機
鋳造製品の品質を保つために、量やスピードなど、最適の注湯条件をプログラム設定し、自動的に制御。
鋳造製品の品質を保つために、量やスピードなど、最適の注湯条件をプログラム設定し、自動的に制御。
砂処理無人化システム
使い終わった鋳型用の砂を自動的に冷却、混練し、効率的にリサイクルする当社のオリジナルシステム。
使い終わった鋳型用の砂を自動的に冷却、混練し、効率的にリサイクルする当社のオリジナルシステム。
機械加工
切削加工にフレキシブルに対応
NC旋盤、マシニングセンター加工など、機械加工につきましてもお任せください。また、諸種の検査機器を活用して鋳造欠陥をチェックできるので、不良品発生率を低減し、同時にスピーディーに原因を究明します。
マシニングセンタ／CNC旋盤
客先のニーズに合わせたさまざまな製品に即対応を可能にする、各種CNC機による高精度な機械加工を提供。
客先のニーズに合わせたさまざまな製品に即対応を可能にする、各種CNC機による高精度な機械加工を提供。
ローダー付CNC旋盤
ローダー付CNC旋盤による24時間無人運転を実現。
ローダー付CNC旋盤による24時間無人運転を実現。
MC機
MC機等にて負荷軸付きにて工数削減を図りお客様への要求にお応え致します。
MC機等にて負荷軸付きにて工数削減を図りお客様への要求にお応え致します。
ロボット付マシニングセンタ
ロボット付マシニングセンタによる24時間無人運転を実現。
ロボット付マシニングセンタによる24時間無人運転を実現。
出 荷
設備一覧
鋳 造
| 溶解 | 高周波誘導炉 | 3t×2,200kwh | 1基 |
| 高周波誘導炉 | 4t/3,500kw | 2基 | |
| 造型 | APS | 枠サイズ：660×540×180/180 | |
| DISA230B | 枠サイズ：650×535×1000〜400 | ||
| 注湯 | MEKA自動注湯機（APS） | ||
| 扇形自動注湯機（DISA） | |||
| ショットブラスト | ドラム式ショットブラスト | 3基 | |
| ゴムエプロン式ショットブラスト | 2基 | ||
| 研削 | バリンダー | 11台 | |
| バリ取りプレス | 2台 | ||
加 工
| 縦型MC | 460×1000、560×410、560×450、860×460 | 各1台 |
| 650×410 | 各3台 | |
| 630×430、762×460 | 2台 | |
| 5軸縦型MC | 560×460 | 2台 |
| 横型MC | 500×450、560×460、630×620、670×360 | 各1台 |
| NC旋盤 | Φ260×320、Φ260×300、Φ320×350、Φ100×100 | 各1台 |
| Φ250×400、Φ350×250、Φ260×150 | 各2台 |
品質保証・
技術部門
技術部門
| 鋳造 | アームスラー万能試験機 |
| 発光分光分析器 | |
| 金属試験検査器 | |
| 砂試験設備一式 | |
| 磁気探傷検査ライン | |
| ビッカース硬度計 | |
| ロックウェル硬度計 | |
| 3次元デジターザー | |
| X線探傷機（エクスロン） | |
| 自動外観検査装置（スクリーン社） | |
| 加工 | 表面粗さ計 |
| 真円度測定器 | |
| 輪郭形状測定器 | |
| 三次元測定機 | |
| 技術 | 3次元CAD |
| 3次元CAD・CAM（Mastercam) | |
| 鋳造シミュレーションシステム（ADSTEFAN） | |
| 3Dプリンタ（ストラタシス） |
